耐火電纜的3種耐火標準，你知道嗎？

返回列表來源：湘江電纜發布日期 2018-04-14 09:04瀏覽：- 加入收藏

耐火電纜的耐火性能，即是在火焰條件下線路能夠在一定的時間內保持它的完整性。但是不同的國家標準對電纜耐火考核的指標是不同的。下面小編將對三種不同的耐火電纜的耐火標準進行簡單的闡述。

第一種耐火標準是IEC60331。

IEC60331-21主要講述了額定電壓0.6/1kV及以下電纜在火焰條件下保持線路完整性試驗步驟與要求。規定了火焰溫度不低于750℃，供火時間推薦90min。在試驗的過程中不進行噴淋與震動。

試驗時應對試樣施加電壓。對于多芯電纜施加的電壓值應是導體與導體之間的額定電壓。如果是單芯電纜施加的電壓值應是導體對地或者導體與金屬屏蔽之間的額定電壓。供火時間結束后應繼續供電15分鐘。如果熔斷器或者斷路器出現斷開或者燈泡熄滅證明絕緣擊穿，導體對地瞬間施加在導體上與屏蔽或者大地構成回路導致瞬間電流很大使熔斷器或者斷路器熔斷。如果線路一切完整則證明通過耐火試驗。

第二種耐火標準是AS/NZS3013。

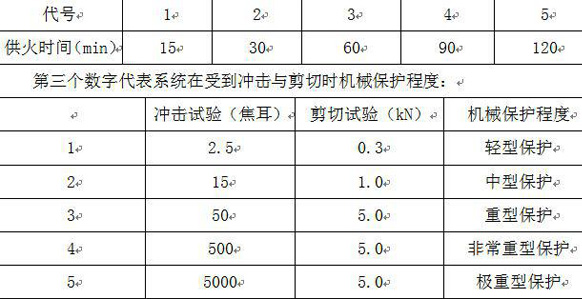

該標準對耐火電纜具體耐火等級進行詳細的劃分。例如代號：WS52W。WS-wiring system(接線系統)，第二個數字代表著供火時間：

第四個字母W的意思是water(水)，也就是要對電纜進行噴淋試驗來驗證線路的完整性。噴水試驗是在燃燒試驗之后進行的。噴水時間為180秒，燃燒條件為1050℃，120分鐘。

第三種耐火標準是BS6387。

水平燃燒試驗為A級650℃/3h，B級750℃/3h，C級950℃/3h，S級950℃/20min。A級表示在650℃下施加電纜額定電壓水平燃燒3小時不擊穿。B級表示在750℃下施加電纜額定電壓水平燃燒3小時不擊穿。C級表示在950℃下施加電纜額定電壓水平燃燒3小時不擊穿。S級表示在950℃下施加電纜額定電壓水平燃燒20min不擊穿。水噴淋試驗為W級，表示施加電纜額定電壓水平燃燒15min后進行淋水燃燒15min不擊穿。沖擊燃燒試驗分為X級650℃/15min,Y級750℃/15min，Z級950℃/15min。同時啟動震動裝置與燃燒裝置持續15min不擊穿。所以BS6387要求的最高級別型號為CWZ。
